● 定时数据采集、存储及上报
● 数据超阈值，电池低电压报警功能，可按报警等级分类上报
● 支持多种通讯方式 2G/3G/4G 全网通、Cat1、NB-IOT 和 LoRa
● 支持锂亚电池和可充电锂电池，锂电池支持 Type C 充电
● 支持 LoRa 采集数据的方式
● 支持多数据中心、主备数据中心上报功能，最多 4 中心
● 远程查询实时数据及历史数据
● 支持本地 LCD 屏查看压力、流量、水位等监测数据
● 支持设备电压、环境温湿度、信号强度等工况信息监测功能
● 本地导出历史数据
● 支持户外 GNSS 定位
管网遥测终端机F9164-LP100是四信自主研发的高防护等级、低功耗、抗腐蚀能力强的高性能测控终端产品，产品集数据采集、数据存储、供电、显示、数据传输和报警等综合功能于一体，采用 2G/3G/4G/NB-IOT/ Cat1/LoRa 等无线通信功能，产品应用无需外部供电、安装便捷、免维护，支持户外 GNSS 定位。
工业级应用设计
◆ 采用高性能工业级无线模块
◆ 采用高性能工业级 32 位通信处理器
◆ 支持低功耗模式，包括休眠模式、定时上下线模式
◆ 支持防护等级 IP68, 防尘、防水、防腐蚀
遵循标准
◆ 水文自动测报系统设备遥测终端机
◆ 水文自动测报系统设备基本技术条件
◆ 水文自动测报系统技术规范
◆ 水资源监测设备技术要求
◆ 水资源监测设备质量检验
符合规约
◆ 《水文监测数据通信规约》
◆ 《水资源监测数据传输规约》
主要功能
◆ 定时数据采集、存储及上报
◆ 数据超阈值，电池低电压报警功能，可按报警等级分类上报
◆ 支持多种通讯方式 2G/3G/4G 全网通、Cat1、NB-IOT 和 LoRa
◆ 支持锂亚电池和可充电锂电池，锂电池支持 Type C 充电
◆ 支持 LoRa 采集数据的方式
◆ 支持多数据中心、主备数据中心上报功能，最多 4 中心
◆ 远程查询实时数据及历史数据
◆ 支持本地 LCD 屏查看压力、流量、水位等监测数据
◆ 支持设备电压、环境温湿度、信号强度等工况信息监测功能
◆ 本地导出历史数据
◆ 支持户外 GNSS 定位
产品特点
◆ 一体化设计：集 RTU、显示、机箱、通讯、供电系统为一体，实现的数据采集、存储、供电、显示、传输和报警等综合功能于一体
◆ 工业级设计：宽温设计，耐高低温，耐强电磁干扰，适用于各种恶劣的现场。采用完备 的系统保护机制和防掉线机制，保证终端永远在线。
◆ AI 功耗设计：支持多种工作模式（包括自报式、兼容式等），最大限度降低功耗
◆ 内置电池：超大容量，自报模式（低功耗）下76Ah续航时间1.5年，152Ah电池续航时间3年（15分钟采集，15分钟上报，根据实际应用情况变动），锂电池版本支持定期充电。
◆ 输出电源：提供可控 12V@100mA 的输出电源
◆ 通信方式：4G、Cat 1、NB-IOT、LoRa
◆ 配置方式：支持四信小助手 APP 无线配置方式
◆ 专业天线：窨井高增益天线、保障信号强度、突破各种阻碍
◆ 远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程 序升级。提供功能强大的中心管理软件，方便设备管理（可选）
稳定可靠
◆ WDT 看门狗设计，保证系统稳定
◆ RS485 接口内置 15KV ESD 保护
◆ SIM/UIM 卡接口内置 15KV ESD 保护
◆ 电源接口内置反相保护和过压保护

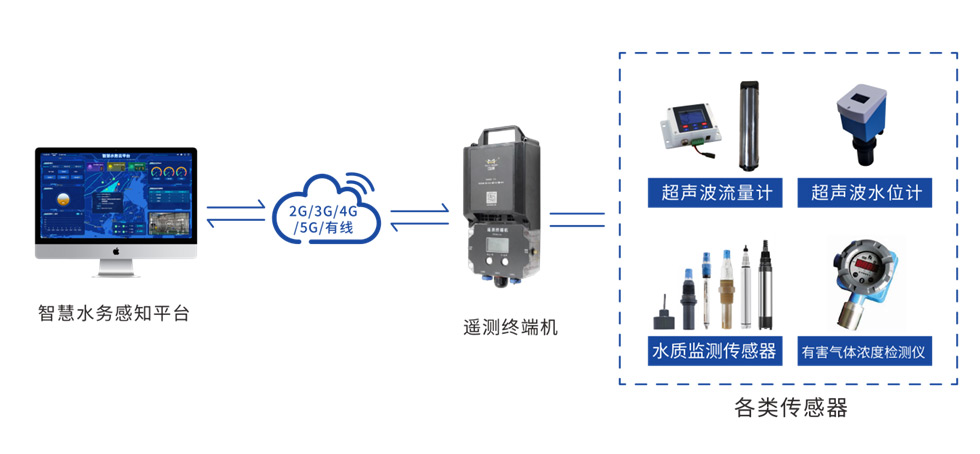

低功耗遥测终端机F9164-LP100可应用于污水管网、雨水管网、供水管网、窨井、入河入海排口、地下水、蓄水池的压力、水位、流量、流速和水质数据等监测。
| 无线参数 | |
|---|---|
| 项目 | 内容 |
| 无线模块 | 工业级无线模块 |
| 标准及频段 | 可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可选单模、多模或全网通讯 |
| 理论带宽 |
FDD-LTE：下行速率 100Mbps，上行速率 50Mbps TD-LTE：下行速率 61Mbps，上行速率 18Mbps WCDMA：下行速率 42Mpbs，上行速率 5.76 Mbps TD-SCDMA：下行速率 4.2Mbps，上行速率 2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率 3.1Mbps，上行速率 1.8Mbps GPRS/EDGE：速率 171.2kbps/384kbps |
| 发射功率 | <24dBm |
| 接收灵敏度 | <-109dBm |
| NB-IoT 参数 | |
|---|---|
| 项目 | 内容 |
| 标准及频段 | B3/B5/B8 |
| 理论带宽 | 100bps~100Kbps |
| 发射功率 | 23±1dBm |
| 接收灵敏度 | <-129dBm |
| Cat1 参数 | |
|---|---|
| 项目 | 内容 |
| 标准及频段 | 支持 LTE FDD、LTE TDD、GSM/GPRS |
| 理论带宽 | LTE FDD：10Mbps(DL)，5Mbps(UL) LTE TDD：8.2Mbps(DL)，3.4Mbps(UL) GPRS：85.6kbps(DL)，85.6kbps(UL) |
| 发射功率 | LTE FDD/TDD：23±1 dBm GSM 900：32.5±1 dBm DCS 1800：29.5±1 dBm |
| 接收灵敏度 | LTE FDD/TDD：-98+1 dBm GSM 900：-109.5 dBm DCS 1800：-108 dBm |
| LoRa 参数（选配） | |
|---|---|
| 项目 | 内容 |
| 通信标准及频段 | 410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0；可选470~510MHz |
| 室内/市区通信距离 | 1km |
| 户外/视距通信距离 | 3.5km |
| 发射功率 | 100mW |
| 通信理论带宽 | 6 级可调（0.3、1.2、2.4、4.8、9.6、19.2kbps） |
| 灵敏度 | ＜-140dBm |
| BLE 参数 | |
|---|---|
| 项目 | 内容 |
| 标准及频段 | 支持蓝牙 V4.2 标准 2.4GHz，ISM 频段 |
| 通信速率 | 8KB/S（Android） 6KB/S（IOS） |
| 发射功率 | +7dBm |
| 接收灵敏度 | -92dBm at 0.1%BER |
| 通信距离 | 10 米 |
| 硬件系统 | |
|---|---|
| 项目 | 内容 |
| CPU | 工业级 32 位通信处理器 |
| FLASH | 512KB |
| SRAM | 80KB |
| SPI Flash | 16MB（可选最大 128MB） |
| 接口类型 | |
|---|---|
| 项目 | 内容 |
| 串口 |
1 个 RS485 接口，内置 15KV ESD 保护，串口参数如下：数
据位：5、6、7、8 位 停止位：1、1.5、2 位 校验：无校验、偶校验、奇校验、SPACE 及 MARK 校验 串口速率：110~230400bits/s |
| 天线接口 |
蜂窝：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧 LoRa：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧 |
| SIM/UIM 卡接口 | 支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护 |
| 应用接口 | 2 路模拟量输入接口（16 位AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入） |
|
2 路开关量输入接口（光隔离） 逻辑 0：湿节点 0-3VDC，或干节点导通 逻辑 1：湿节点 5-30VDC，或干节点断开 | |
| 2 路受控输出电源（额定电源 12V/1A 内置过流保护）12V/100mA | |
| 1 路 type-c 充电接口（锂电池版本） | |
| 供电 | |
|---|---|
| 项目 | 内容 |
| 电池 | 76Ah@7.2V（可选 38Ah/152Ah） |
| 工作功耗 | ＜60mA@DC7.2V（平均电流） |
| 休眠功耗 | ≤40uA@DC7.2V |
| 物理特性 | |
|---|---|
| 项目 | 内容 |
| 外壳 | ABS+PC，IP68 |
| 外形尺寸 | 149.1*79*335mm (长 x 宽 x 高，不包括天线和安装件) |
| 重量 | 约 2kg（76Ah） |
| 其他参数 | |
|---|---|
| 项目 | 内容 |
| 工作温度 | -40～80ºC（-31～167℉） |
| 储存温度 | -40～85ºC（-40～185℉） |
| 屏幕工作温度 | -20～70ºC（-4～158℉） |
| 屏幕存储温度 | -30～80ºC（-22～176℉） |
| 相对湿度 | 95%(无凝结) |
| 压力变送器参数（选配） | |
|---|---|
| 项目 | 内容 |
| 测量介质 | 气体或液体的压力 |
| 量程 | 0~1.6MPa，其他量程可定制 |
| 压力类型 | 表压 |
| 精确度 | 最大±0.5％ FS,可选配±0.25％ FS |
| 稳定性 | ±0.3%FS/年(最大值) |
| 零点漂移 | ±0.02%FS/℃(＞100kPa) |
| 满度漂移 | ±0.02%FS/℃(＞100kPa) |
| 介质温度 | -10℃～70℃ |
| 贮存温度 | -40℃～80℃ |
| 供电电源 | 10～30VDC |
| 输出信号 | 4～20mADC |
| 负载电阻 | ≤（U-8）/0.02Ω |
| 过程连接 | M20×1.5 外螺纹 |
| 电缆与接口 | 标配 2m 电缆与防水接头 |
| 外壳防护 | IP65，耐高温耐腐蚀 |
以物联网、云计算、水动力分析等技术为支撑，全面掌握排水系统的运行情况如管网水位、流量、水质等，保证排水系统安全高效运行；通过构建安全预警平台，提高应急指挥及快速处置能力；提供科学、先进的城市级水力分析模型，全面评估城市排水管网能力；以城市排水设施数据为基础，结合管网监控数据、气象预报、雨情信息，为城市排水规划、防涝预测提供决策依据，切实提高城市排水防涝信息化水平与管控能力，加速海绵城市的建设步伐。......
查看详情
四信依托物联网、大数据、云计算等高科技手段，专门针对水司漏损控制和产销差管理而设计供水管网漏损监测系统，推动供水管网智能化更新改造，实现精准化科学化管控。方案主要通过智能化采集设备采集供水管网压力、水质、流量、噪声、用水量等信息，将物联网与人工智能技术深层次结合，实现对城市供水管网漏损的全天候智能监测，实现对城市供水管网漏损的全天候智能监测。......
查看详情
DMA分区计量与漏损管理平台，涵盖分区管理、管网流量和压力监控、水量统计分析、产销差分析、漏损评估、夜间最小流量分析、用水异常报警等功能，帮助水司管理人员有效控制管网漏损、降低产销差，提高水司供水管理水平和经济效益。......
查看详情

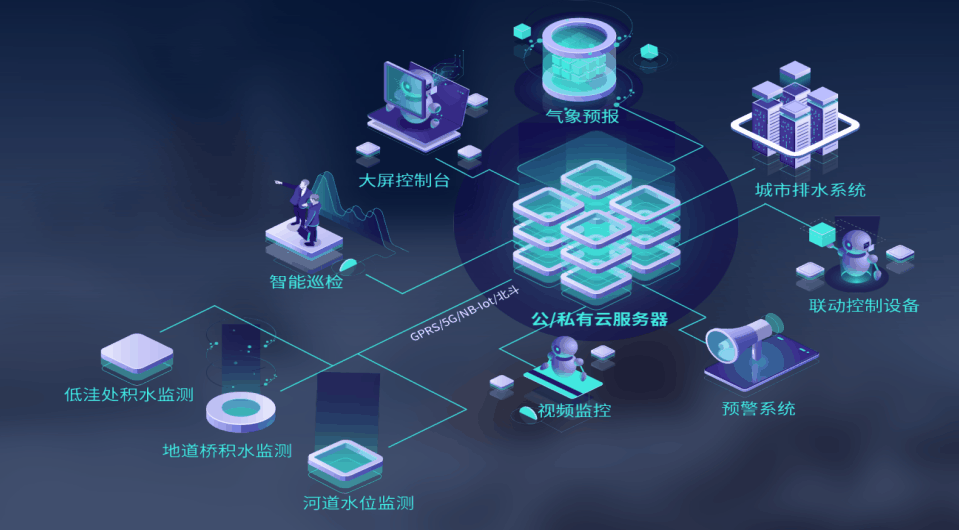

四信城市内涝监测预警解决方案结合5G、传感器、物联网等技术从宏观、微观相结合的全方位角度，来监测影响道路积水通行安全的各种关键技术指标；记录历史数据和现有的数据，分析未来的走势。于此同时，系统依托可智能的软件系统，来建立分析预警模型，监控中心可通过数据研判，生成内涝积水预警，通过LED显示屏与短消息平台相结合的方式，提前发布警告信息，尽快启动相应预案。......
