rtu视频遥测终端机
AI智能识别遥测终端机

● 内置水尺智能识别算法,基于视频AI识别读取标准水位尺,获得水位数据

● 支持8路 H.265/H.264 视频输入

● 支持HDMI输出,最高支持4K高清分辨率

● 支持摄像头事件触发及图像截取

● 支持Modbus RTU, MQTT(可定制)等协议

● 支持第三方ONVIF Profile S/T的摄像头

● SATA接口双盘位,单盘位最大支持4TB的存储容量,支持256GB Micro SD卡存储

产品概述

F9164-V300是一款物联网AI智能识别遥测终端机,其集遥测终端机功能、视频录像机、视频AI识别水尺读取算法功能为一体,融合先进的3G/4G/5G/WIFI通信技术、实现水文/水资源/环保等数据的采集、视频、图像存储、显示、控制、报警及传输等智能值守功能。采用嵌入式Linux操作系统、高性能的工业级32位通信处理器和工业级无线模块,支持本地超大容量数据安全存储,提供翻斗式雨量计接口、RS232、RS485、模拟量输入、开关量输入和输出接口;实时录像本地存储/远程查看、定位、移动帧测、报警录像及报警录像保护和报警事件上报平台。在任何场景下都能实现实时数据和视频的传输,进行远程监控查看和管理,实现数据+图像全方位监控。

拓扑图

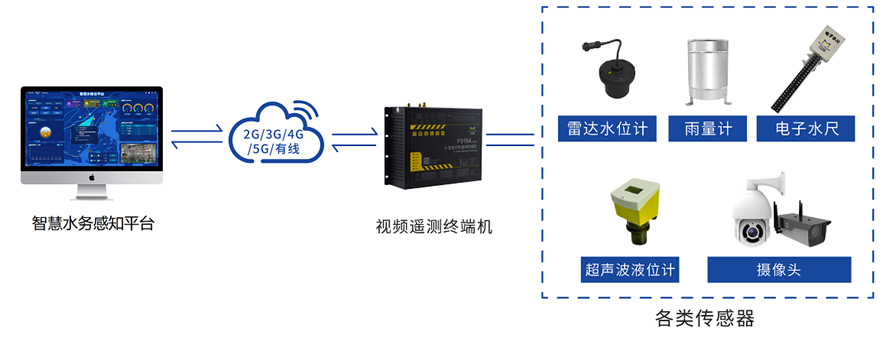

rtu视频遥测终端机F9164-V300的应用拓扑图

产品特点

功能强大
● 内置水尺智能识别算法,基于视频AI识别读取标准水位尺,获得水位数据
● 支持8路 H.265/H.264 视频输入
● 支持HDMI输出,最高支持4K高清分辨率
● 支持摄像头事件触发及图像截取
● 支持Modbus RTU, MQTT(可定制)等协议
● 支持第三方ONVIF Profile S/T的摄像头
● SATA接口双盘位,单盘位最大支持4TB的存储容量,支持256GB Micro SD卡存储

工业级设计
● 采用高性能工业级无线通信模块
● 采用高性能工业级处理器
● 采用金属外壳,保护等级IP30
● 宽电源输入(DC 9~36V)
● 宽温设计(-35~75℃)
● 低功耗运行模式,适配各种户外场景

标准易用
● TF、SIM 卡、SATA易安装
● 即插即用,系统自动完成配置所有摄像头
● 电源接口内置反相保护和过压保护
● 四信小助手App配置、查询、调试、升级
● 选配8路POE网络接口, 支持802.3AF及AT协议, 配套摄像头即插即用

稳定可靠
● WDT 看门狗设计,保证系统稳定
● 采用完备的防掉线机制,保证数据终端永远在线
● 以太网接口内置1.5KV电磁隔离保护
● SIM/UIM卡接口内置15KV ESD保护
● 电源接口内置反相保护和过压保护
● 天线接口防雷保护(可选)

产品应用
产品规格
硬件系统
项目 内容
CPU ARM Cortex A7双核1.3GHz
FLASH 128MB
DDR3 512MB
视频
项目 内容
输入 8路数字高清视频输入
输出 1路HDMI, 支持分辨率(@30fps): 3840x2160, 1920x1080, 1280x720, 1024x768
视频解码标准 H.265 / H.264
网络视频接入协议 ONVIF (3.0), PELCO, RTSP等
解码性能 4x1080p@30fps
存储分辨率 4MP/3MP/1080p/UXGA/720p/VGA/4CIF
音频
项目 内容
输入 8路IPC端音频输入采集
音频编码标准 G711-Alaw、G711-Ulaw、AAC-LC
音频采样率 8KHz, 16KHz
语音对讲 1路输入、1路输出
G726 压缩标准
存储
项目 内容
硬盘 2个2.5英寸SATA接口的HDD/SSD硬盘位,带加热垫
标准Micro SD卡槽
容量 硬盘单个最大支持4TB (选配),双硬盘最大支持8TB,Micro SD卡最大支持256GB
应用接口
项目 内容
系统复位按键 1 个,恢复出厂默认,长按 10 秒
指示灯 POWER:电源指示灯
SYS:系统运行指示灯
WLAN:以太网接口指示灯
ERROR:录像错误报警指示灯
HDD:硬盘指示灯
Online:4G 状态指示灯
天线接口 4个标准SMA阴头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM 卡,内置15KV ESD 保护
接地螺丝 1个外壳接地接口
电源接口 工业级端子接口,内置电源反相保护和过流/过压保护
WAN 1个RJ45 10M/100M/1000M自适应以太网口
LAN 8个RJ45 10M/100M自适应以太网口,支持PoE 802.3af/at(可选)
串行接口 2路RS232调试接口, 3路RS485/RS232复用接口
USB 2个标准USB2.0
模拟量输入 8路,12、16、24位AD三选一,支持4-20mA电流信号输入,可选0-5V电压信号输入
继电器无源输出 2路(光隔离),触电负载5A 250VAC/30VDC
开关量输入 6路开关量输入接口(光隔离),其中D11可做翻斗式雨量计接口
逻辑0:湿节点0-3VDC,或干节点导通
逻辑1:湿节点5-30VDC,或干节点断开
开关量输出 4路(光隔离),支持5V或12V电压输出,驱动电流500mA
最大切换电压:30VDC
最大切换电流:50mA
最大切换功率:150mW
定位 双模定位模块,同时支持GPS及北斗(选配)
WIFI 支持AP、client模式
AI识别
项目 内容
水尺测量距离 ≤50m,与选配摄像头有关
测量范围 0~20m,与选配摄像头有关
分辨力 1cm
检测精度 ±2cm
电源
项目 内容
电源接口 接线端子
供电范围 DC 9~36V, PoE: 48V
功耗 非PoE<24W,PoE<120W,待机电流<10mA @12V
WIFI
项目 内容
频段及标准 支持IEEE802.11b/g/n,2.4G,支持AP及客户端模式
带宽 IEEE802.11b/g:最高速率达54Mbps
IEEE802.11n:最高速率达75Mbps
发射功率 26dBm (11b), 21.5dBm (11g), 20dBm (11n)
灵敏度 <-72dBm@54Mbps
无线通信(选配)
项目 内容
频段及标准 5G NR, 4G LTE FDD, LTE TDD, EVDO, WCDMA, TD-SCDMA, CDMA1X, GPRS/EDGE
带宽 5G NR: 下行速率230Mbps, 上行速率230Mbps
FDD-LTE: 下行速率150Mbps, 上行速率50Mbps
TD-LTE: 下行速率130Mbps, 上行速率35Mbps
发射功率 <23dBm
灵敏度 <-97dBm
行业标准及协议
项目 内容
遵循标准 SL 180-2015《水文自动测报系统设备遥测终端机》
SL/T 102-1995《水文自动测报系统设备基本技术条件》
SL61-2003《水文自动测报系统技术规范》
SZY203-2016《水资源监测设备技术要求》
SZY205-2016《水资源监测设备质量检验》
Onvif Profile S/T
符合规约 《水文监测数据通信规约》
《水资源监测数据传输规约》
HJ212-2017《污染物在线监控(监测)系统数据传输标准》
GB/T28181-2016《公共安全视频监控联网系统信息传输、交换、控制技术要求》
Modbus RTU
MQTT(可定制)
物理和环境
项目 内容
外壳 金属外壳,IP30
尺寸 190x 154 x 62.5mm (W x D x H)(不包括天线)
重量(不包括硬盘) 2 kg(不含硬盘及其他配件)
工作环境 温度:-35~ 75°C ( -31~167°F ),湿度:95%(无凝结)
储存环境 温度:-40~85ºC(-40~185℉),湿度:95%(无凝结)
