智能消防栓闷盖 F-IS100
智能消防栓闷盖 F-IS100

智能消防栓闷盖 F-IS100

智能消防栓闷盖终端
微功耗智能消防栓闷盖功能
消防栓智能闷盖终端
低功耗

● 自动定时采集计量点的消防栓出水状态、设施状态等数据,实现数据采集的准确性、完整性、及时性和可靠性

● 定时上报消防栓出水状态、设施状态、电池电 量、信号强度和其他数据

● 设备可实现对电源电压、设备状态的自检,分 析故障等信息,及时发现异常

● 现场监测到上盖开启、设备运行等异常信息能够主动发送报警信息到监测中心

● 内置锂电池供电,支持多种电源管理模式

● 支持电池电压上报功能

产品概述

智能消防栓监闷盖 F-IS100 无需改变原有消防栓结构即可对消防栓出水状态、设施状态进行检测, 并将出水报警、设施破坏等信息通过 NB-IoT 远传给集控中心,实现了消防栓的集中监管。
智能消防栓监测报警装置具有易实施、免布线、工作稳定、易于维护等特点,可广泛应用于各类市政室外消防栓上,产品的适配性强,地上消防栓与地下消防栓 100mm 出口均通用。
智能消防栓监管平台的主要功能有消防栓登记、消防栓管理、GIS 定位、出水告警、开盖告警、撞到告警、破坏告警、用户管理等功能。

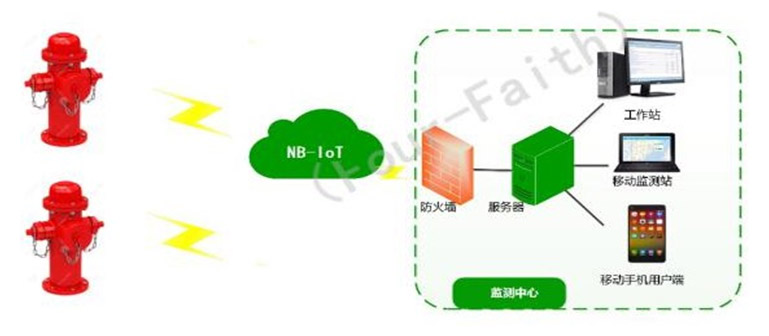

拓扑图

智能消防栓闷盖 F-IS100的应用拓扑图

产品特点

产品特点:
● 一体化设计:无需改变原有消防栓结构即可对 消防栓出水状态、设施状态进行检测,并将出水报警、设施破坏等信息通过 NB-IoT 远传给集控中心,实现了消防栓的集中监管
● IP67防护等级:防尘、防水、防腐蚀,安装简便
● 可靠性高:大容量锂电池组供电,低功耗运行
● 可持续稳定工作 3~5 年
● 通信协议可选:支持《城市消防远程监控系统 协议——GB26875》
● 工业级设计:宽温设计,耐高低温,适用于各 种恶劣的现场
● 低功耗设计:支持多种工作模式(包括自报式、查询式、兼容式等),最大限度降低功耗
● 本地配置方式:支持串口/蓝牙配置方式
● 远程管理功能:支持远程参数配置、远程程序 升级。提供功能强大的中心管理软件,方便设备管理(可选)

稳定可靠:
● 采用高性能工业级无线模块
● 采用高性能工业级 32 位通信处理器
● 内置锂电池供电,支持多种电源管理模式
● WDT 看门狗设计,保证系统稳定
● SIM/UIM 卡接口内置 15KV ESD 保护
● 电源接口内置过流保护

产品规格
无线参数
项目 内容
无线模块 工业级无线 NB-IoT 模块
标准及频段 支 持 Band 01 1920MHz-1980MH Band 03 1710MHz-1785MHz
Band 05 824MHz-849MHz
Band 08 880MHz-915MH
Band 20 832MHz-862MHz
Band 28 703MHz-748MH
理论带宽 100bps
发射功率 23dBm±2dB(Max)
接收灵敏度 <-129dBm
硬件系统
项目 内容
CPU 工业级 32 位通信处理器
FLASH 256KB
SRAM 48KB
接口类型
项目 内容
串口 1 个 Uart 串口参数如下:
数据位:8 位(可选 5、6、7 位) 停止位:1 位(可选 1.5、2 位)
校验:无校验(可选偶校验、奇校验、SPACE 及 MARK 校验)
串口速率:110~230400bps
天线接口 标准 IPEX 天线接口,特性阻抗 50 欧
SIM/UIM卡接口 标准的翻盖式用户卡接口,支持 1.8V/3V SIM/UIM 卡,内置 15KV ESD 保护
电源接口 内置电源,锂电池供电
唤醒按钮 磁开关
应用接口 3 路数字量输入接口(水浸传感器、开盖检测、复位开关)
供电
项目 内容
标准电源 DC 3.6V/1.5A
供电范围 DC 3~4V
静态值守电流 <120uA (3.6V)
工作电流 <115mA (3.6V)
备注:工作电流测试条件:连上数据中心上传数据时的最大电流。
物理特性
项目 内容
防尘防水等级 IP67
外壳 ABS 塑料上盖+铝铸外壳,保护等级 IP67。
外形尺寸 Φ153mm(不包括天线)
重量 1150g(带电池)
其它参数
项目 内容
工作温度 -35~+75ºC(-31~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)
