雷达水位计F-WLG100-VR
雷达水位计F-WLG100-VR

雷达水位计F-WLG100-VR

雷达水位计原理
测量精度高
功耗低
体积小

● 边壁安装,设备无需安装到管口中间位置,方便运维人员后期进行管道清淤、养护;

● 非接触式雷达测量系统,有效减少恶劣水环境的干扰,实现免维护;

● 目标智能识别,可辨认液位真实位置,不受井壁周边凸出物干扰;

● 采用一体化的产品设计,体积小巧,安装简便;

● 内置蓝牙芯片,通过手机 APP 实现参数设置及数据显示;

● 水位无盲区,波束角仅为 6°,在窨井环境下有效监测量程可达 10m,适用于排水管网;

● 检查井狭长环境具有IP68(6米48小时)超高防护等级

● 本安认证,防爆等级:Ex ia IIC T6 Ga / Ex iaD 20 T85

产品概述

四信雷达水位计是一款针对小量程应用场景下开发的一款产品。采用60ghz调频连续波(FMCW)方式进行水位测量,测量过程不受温度、湿度、水中污染物及漂浮物等因素的影响,测量精度高、功耗低、体积小。

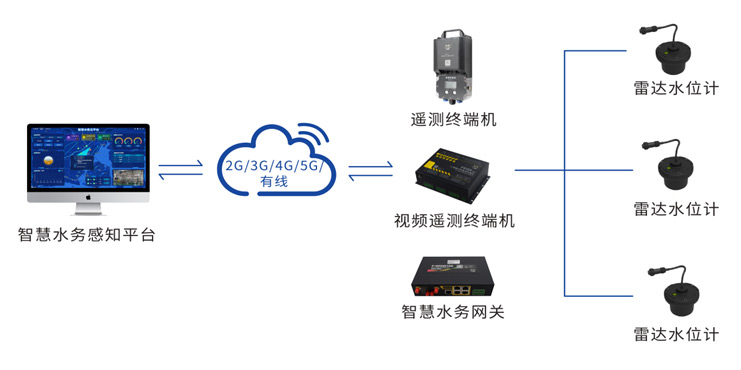

拓扑图

雷达水位计F-WLG100-VR的应用拓扑图

产品特点

● 边壁安装,设备无需安装到管口中间位置,方便运维人员后期进行管道清淤、养护;
● 非接触式雷达测量系统,有效减少恶劣水环境的干扰,实现免维护;
● 目标智能识别,可辨认液位真实位置,不受井壁周边凸出物干扰;
● 采用一体化的产品设计,体积小巧,安装简便;
● 内置蓝牙芯片,通过手机 APP 实现参数设置及数据显示;
● 水位无盲区,波束角仅为 6°,在窨井环境下有效监测量程可达 10m,适用于排水管网;
● 检查井狭长环境具有IP68(6米48小时)超高防护等级
● 本安认证,防爆等级:Ex ia IIC T6 Ga / Ex iaD 20 T85

产品应用

四信雷达水位计可广泛使用于窨井、泵站、闸门、排口等城市污水排放体系中,也可用于灌区小渠道、生态流量等场景下水位在线监测。

产品规格
技术参数
项目 内容
测距范围 0~10m
测距精度 ±1mm
波束角
供电电源 7.4V13.2AH(可充电电池)
雷达频率 60GHz
雷达体制 FMCW(调频连续波)
工作时间 ≥12个月(15min采集,60min上传)
防护等级 Ip68
防爆等级 Ex ia IIC T6 Ga / Ex iaD 20 T85
工作温度 -40°C~+80°C
通讯方式 4G/NB-IoT可选;默认移动4G
工作模式 间隔工作模式/长供电模式/测试模式
