管网压力变送器F-WPG100
管网压力变送器F-WPG100

管网压力变送器F-WPG100

管网压力变送器
管道压力变送器
高稳定性
高可靠性

● 4mA~20mA DC 两线制电流输出

● 采用数字补偿及非线性修正技术

● 0℃~70℃数字化宽温度补偿

● RS485 通讯接口

● 支持组网应用

● 全不锈钢结构、体积小,重量轻

产品概述

F-WPG100系列管网压力变送器,选用高稳定性、高可靠性的压阻式压力敏感元件并配套专用的调理电路,输出标准的电流或电压信号。产品结构紧凑,整体性能稳定、可靠,非常适合通用工业,并且性价比很高。

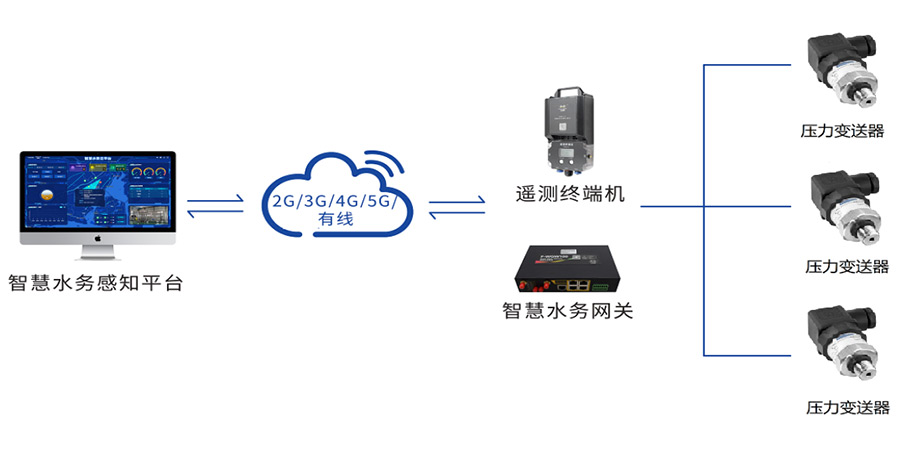

拓扑图

产品特点

● 4mA~20mA DC 两线制电流输出
● 采用数字补偿及非线性修正技术
● 0℃~70℃数字化宽温度补偿
● RS485 通讯接口
● 支持组网应用
● 全不锈钢结构、体积小,重量轻

产品应用

管网压力变送器F-WPG100广泛应用于城市供水、石油化工、机械制造、液压和气动领域、测量和控制技术等领域。

产品规格
性能指标
项目 内容
量程 A 型:0bar~0.35bar…200bar
B 型:0bar~250bar…600bar
过载 1.5 倍满量程压力
压力类型 表压、绝压、密封表压
精度 ±0.5% FS
长期稳定性 ±0.3%FS/ 年 ( 最大值 )
零点温度系数 ±0.05%FS/℃ ( ≤ 1bar)
±0.02%FS/℃ ( > 1bar)
满度温度系数 ±0.05%FS/℃ ( ≤ 1bar)
±0.02%FS/℃ ( > 1bar)
供电电源 8V~30V DC (二线制);12V~30V DC(三线制)
输出信号 4mA~20mA DC (二线制)
0V~10V DC(三线制)
0.5V~4.5V DC(三线制)
0V~5V DC(三线制)
1V~5V DC(三线制)
负载电阻 ≤(U-8)/0.02(Ω)(二线制);≥10kΩ(三线制)
补偿温度 0℃~70℃
工作温度 -10℃~70℃
存储温度 -40℃~80℃
防护等级 IP65
重量 ≤150g
